Деформационный шов Conecto Dowel 10NA40-5D классический

Деформационный шов или несъемная опалубка Conecto Dowel 10NA40-5D - это профессиональная опалубка премиум-класса для промышленных бетонных полов с температурно-компенсационными швами.

Несъемная опалубка Conecto Dowel 10NA40-5D обладает повышенной прочностью по сравнению с другими видами профилей для работ по бетону.

Применяется при укладке промышленных бетонных полов и оснований, подвергающихся значительным эксплуатационным нагрузкам, как с нарезными швами, так и бесшовных, армированных сеткой, каркасом или стальной фиброй, на грунтовых основаниях и по буронабивным сваям.

Использование несъемной опалубки препятствует горизонтальному перемещению бетонных плит относительно друг друга и разрушению промышленного пола в условиях эксплуатации и воздействия нагрузок.

Профили Conecto Dowel компенсируют смещение соседних плит при размере закладной пластины:
- Dowel 180x120x8мм ± 15 мм в параллельном и ± 20 мм в продольном направлении;
- Dowel 180x140x10мм ± 20 мм в параллельном и ± 30 мм в продольном направлении.

Назначение

- установка верхнего уровня плоскости пола;
- планирование температурно-компенсационных швов;
- стыковка отсекаемого края бетонного пола с вновь заливаемым бетоном;
- ограничение площадки бетонирования;
- защита кромок пола от скалывания (разрушения).

Область применения

- промышленное и гражданское строительство;
- любые объекты, где необходима укладка промышленных полов с повышенными требованиями к износостойкости: гипермаркеты, торговые центры, складские комплексы, производственные помещения предприятий пищевой, лёгкой, химической промышленности, машиностроения и др.
- дорожное строительство;
- объекты с дорожными покрытиями, выдерживающими повышенные нагрузки: мосты, эстакады, развязки, переезды, взлётно-посадочные полосы.

Преимущества

- простота сборки и установки;
- небольшой вес;
- высокая прямолинейность профиля;
- возможность использования в качестве направляющих при укладке бетона при помощи виброреек;
- ограничение перемещения плит относительно друг друга в вертикальной и горизонтальной плоскостях. Даже при раскрытии шва до 30 мм часть шпонки остается в теле бетона, продолжая воспринимать и распределять нагрузки.

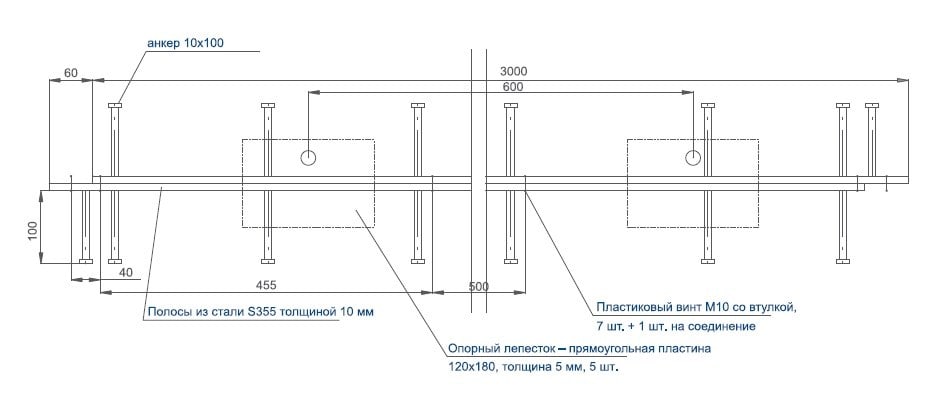

Описание

1 - пластина высотой 40 мм из стали S355MC толщиной 10 мм;
2 - отрывная система крепления элементов;
3 - опорный ствльной лепесток 8 мм с корпусом из АБС-пластика;
4 - пластиковый корпус опорного лепестка;
5 - стальной элемент толщиной 2 мм.

Технические характеристики

Номинальная высота пола, мм	Высота профиля, мм	Размер стержневой пластины, мм	Вес 1 м.п., кг	Кол-во штук на паллете, шт	Вес паллета, кг
110-130	100	180x120x8 прямоугольная	10,76	80	2 582,40
135-155	125		11,16	80	2 678,40
160-185	155		11,64	77	2 688,84
185-205	175		11,96	66	2 368,08
210-230	200		12,36	55	2 039,40
235-255	225		12,76	55	2 105,40
260-280	250		13,16	44	1 737,12
285-305	275		13,56	44	1 789,92

- сталь с высоким пределом прочности при продольном растяжении, минимум 430 Н/мм²;
- большая площадь фиксации опорных лепестков (плоских стержней);
- размещение лепестков с интервалом 600 мм;
- анкера ⌀ 10 мм, L - 100 мм;
- использование нейлонового винта M10 с направляющей втулкой для обеспечения разделения элементов профиля при раскрытии шва;
- корпус лепестка изготовлен из высокопрочного АБС-пластика.

По согласованию с Заказчиком возможно производства рельса любой необходимой высоты с шагом кратно 5 мм.
